设备安全防护部分  EQUIPMENT SAFETY PROTECTION PART

缺瓶报警：出现缺瓶时，设备停止进瓶报警；有瓶时自动恢复生产，便于联线生产；

气压检测：当气压达不到设备生产要求时，设备实行停机保护，防止不良品的产生；

缺标报警：设置标签将用完时报警提示，以提醒操作人员准备更换标签；

漏贴报警：有利于贴标质量的控制；

温度检测：当热熔胶温度达不到设备生产要求，设备实行停机保护，防止不良品的产生。

机械部份  MECHANICAL PART

输送带：工业尼龙链板输送带；

主电机 :2500W 交流电机 TRANSTECNO 配 TRANSTECNO 减速机）；

分瓶机构 : 工业螺杆式分瓶机构；

进瓶机构 : 配合螺杆式分瓶机构，星轮定位送料机构，保证上料的准确性和稳定性；

定位机构 : 机械式预定位；采用凸轮机构轨迹进行压平瓶定位贴标；

贴标机构 : 旋转式转盘带动瓶子，在旋转过程中进行贴标；

送标机构 : 宇动高速伺服标签膜送标系统（高速伺服马达驱动）；

压标机构 : 专业毛刷 / 刮板组件；

导瓶机构 : 双坐标调整的型材导轨；

供胶系统 : 宇动供胶系统，采用变频 + 计量控制，精准出胶。

电气部份  ELECTRICAL PART

瓶托电机：中国科伺品牌，小惯量、高精准度，  高稳定性，EtherCAT 总线通讯；

变频器 : 采用丹麦品牌变频器，调试简单、在恶劣环境中可以稳定运行；

送标电机 : 中国科伺品牌，中惯量、高精准度，高稳定性、扭矩大等特点；

触摸屏 : 法国 Schneider 施耐德触摸屏，世界名牌，在恶劣环境中可以稳定运行 ,防爆性能好；

中央控制器 : 中国科伺品牌，高性能嵌入式 PC 运动控制器 KSC 系列 ;Cortex 四 核 1.2GHz;1GB;（含数字量模块）；

标签传感器 : 日本 panasonic 高灵敏标签色标传感器；

其他传感器 : 德国 sick 光电传感器、接近传感器；

编码器 : 日本内密控编码器；

定位传感器 : 德国定位传感器；

压力传感器 : 日本 panasonic 压力感应器。

产品性能特点  PRODUCT PERFORMANCE CHARACTERISTICS

1. 本机型适用于异型瓶定位式贴标。

2. 中英文触控操作系统，真正实现人机对话，操作简单易学。

3. 采用中国科伺高性能运动控制器与科伺伺服马达闭环控制，确保高速贴标稳定，可靠性高。

4. 采用 750w 大功率，大力矩惯送标马达，出标速度可达到 100 米 / 分钟。

5. 采用 8 套 400w 小惯量伺服电机，与控制器 EtherCAT 通迅，保证伺服的快速响应。

6. 采用伺服定位可以自由设置瓶子的转动轨迹，生产过程中如出现瓶子转速，转向不匹配，可以随时微调。

7. 由于采用伺服传动，噪音小。磨损也比传统机械凸轮时的齿轮传动小。

8. 更换瓶型快捷稳定，不论圆瓶，方瓶及大小瓶都可以方便增加、调节。

9. 起贴位置精度好。因伺服定位没有传动间隙，  在瓶子尺寸稳定前提下，起贴位置精度 ±1mm。起贴位置精度将影响到标签图案在瓶身的位置。并且伺服定位还可以自 由改变起贴位置。

10. 因采用高速总线伺服定位，响应速度快，无凸轮冲击。

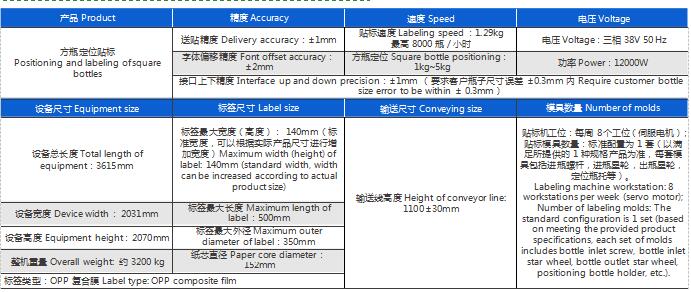

技术参数  TECHNICAL PARAMETER
